橡塑絕緣電力電纜線路試驗操作規程

  本條規定適用于交聯聚乙烯絕緣電力電纜(Y JV、YJ LV等) 。

  絕緣電阻測量

  a)試驗周期為1年。

  b)使用2500V兆歐表測量電纜主絕緣電阻。

  c)測量電纜外護套絕緣電阻、電纜內襯層絕緣電阻，每千米絕緣電阻值不應低于0.5MΩ。采用500V兆歐表。當每千米的絕緣電阻低于0.5MΩ時應判斷外護套或內襯層是否進水。

  d)測量電纜外護套絕緣電阻只適用于三芯電纜的外護套。

  銅屏蔽層電阻和導體電阻比測量

  a)試驗周期為投運前、重作終端或接頭后、內襯層破損進水后。

  b)用雙臂電橋測量在相同溫度下的銅屏蔽層和導體的直流電阻。

  c)當銅屏蔽層電阻和導體電阻之比與投運前相比增加時，表明銅屏蔽層有可能被腐蝕當該比值與投運前相比減少時，表明附件中的導體連接點的接觸電阻有增大的可能。

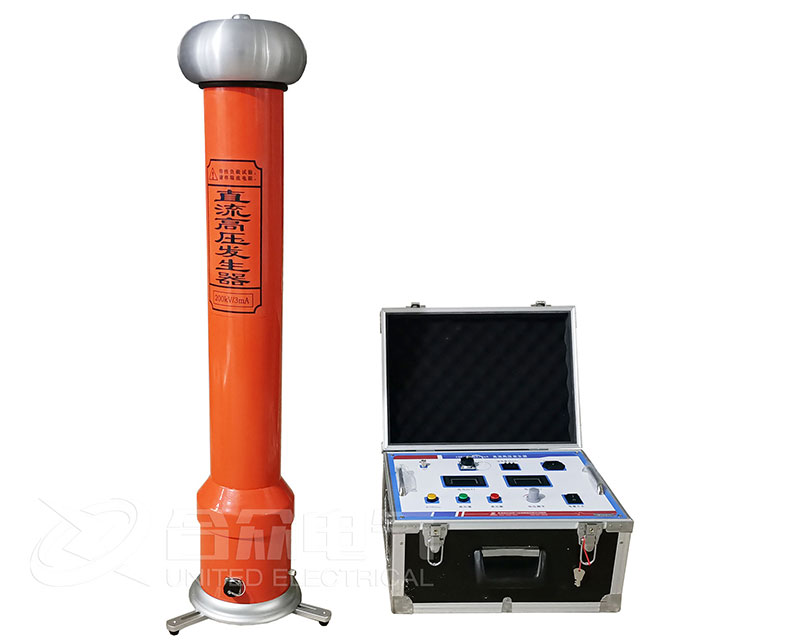

  4)電纜主絕緣直流耐壓試驗，采用直流高壓發生器。

  a)試驗周期為新作終端或接頭后進行。

  b)采用直流高壓發生器試驗電壓192kV，加壓時間5min，不應擊穿。

  c) 直流高壓發生器耐壓5min時的泄漏電流值不應大于耐壓1min時的泄漏電流值。

  5)交叉互聯系統

  a)試驗周期為定期。

  b)電纜外護套、絕緣接頭外護套與絕緣夾板的直流耐壓試驗：試驗時必須將護層過電壓保護器斷開。在互聯箱中將另一側的三段電纜金屬套都接地，使絕緣接頭的絕緣夾板也能結合在一起試驗，然后在每段電纜金屬屏蔽或金屬套與地之間施加直流電壓5kV， 加壓時間1min，不應擊穿。

  c)單芯電纜外護套試驗按上述方法。

  d)非線性電阻型護層過電壓保護器測量碳化硅電阻片直流電阻或氧化鋅電阻片直流參考電壓，其值應在產品標準規定的范圍之內：測量非線性電阻片及其引線的對地絕緣電阻，使用1000V兆歐表，其值不應小于10MΩ。
