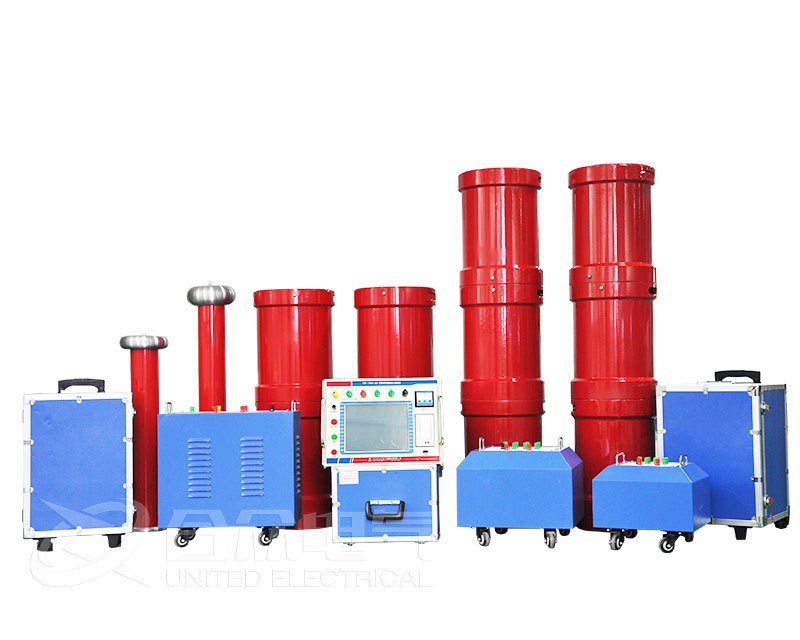

變頻串聯諧振耐壓試驗裝置參數顯示操作說明

  參數顯示：觸摸或外接鼠標大屏幕液晶顯示系統。

  可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等，還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性。

  參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置。

  可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇。

  試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。

  具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等。

  保護功能及其信息提示：變頻串聯諧振耐壓試驗裝置具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。

  數據存儲功能：試驗結果保存、打印、上傳、回查等。

  試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄。

  數據查詢：可將以保存的試驗結果數據顯示到屏幕上。同時具有USB接口，可將數據輸出打印或利用設備所攜帶。

  自動穩壓功能：變頻串聯諧振耐壓試驗裝置系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可搭1.5%。
