交流耐壓試驗

交流耐壓試驗是考驗被試品絕緣承受各種過電壓能力的有效方法,能真實有效地發現絕緣缺陷，交流耐壓試驗應在其它試驗完成后進行。

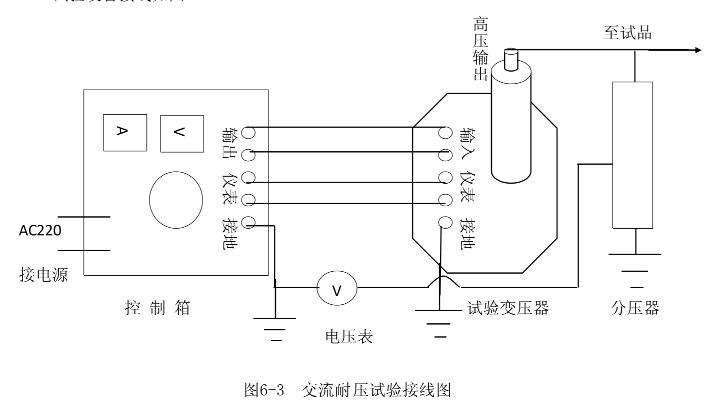

現場接線，試驗設備接線如圖：

試驗注意事項

被試品應與其它設備斷開，且按所加試驗電壓保持足夠的安全距離,由于電壓較高。附近可能感應電壓的設備也要做好安全措施；

必須在被試設備的非破壞性試驗都合格后才能進行此項試驗；被試設備的絕緣表而應擦干凈；

應控制升壓速度，在75%試驗電壓以前，可以稍快，自75%電壓開始應均勻升壓，均為每秒 2%試驗電壓的速率升壓；

試驗前后應比較絕緣電阻、吸收比，不應有明顯的變化；

應排除濕度、溫度、表面臟污等影響。

試驗操作流程

控制箱和試驗變壓器應滿足被試品容量需求，不低于3kVA，試驗變壓器電壓選擇a50kV。進行一相交流耐壓時，其他兩項須短路接地；

根據現場試驗條件，合理安排試驗設備、操作人員位置和安全措施。并根據試驗要求，整定時間繼電器及電流繼電器；

檢查試驗接線，均正確無誤后，接通電源，分閘指示燈亮表示外部電源已經進入。如零位指示燈亮說明調壓器在零位，否則逆時針旋轉調壓器至零位；

按合閘按鈕。此時合閘指示燈亮，分閘指示燈滅；

順時針旋轉調壓器調壓旋鈕開始升壓，升壓須從零開始，不可沖擊合閘。

升壓速度在75%試驗電壓以前，可以稍快，自75%電壓開始應均勻升壓，均為每秒 2%試驗電壓的速率升壓；

加壓過程中應始終注意觀察表計指示變化、試驗控制回路動作情況，并注意監聽設備內部有無異常聲音，是否發生擊穿聲響;外部有無閃絡放電、冒火焦臭等異常情況，如發現以上異常情況應迅速降壓，并斷開電源停止試驗，查明原因后再進行試驗；

加到1分鐘，迅速逆時針旋轉調壓器調壓旋鈕至零位指示燈亮。按分閘按鈕，此時分閘指示燈亮，合閘指示燈滅；

斷開外部電源，拆除試驗接線，試驗結束。

試驗分析

交流耐壓試驗在規定的持續時間內不發生擊穿為合格，反之為不合格。被試設備是否擊穿，可通過表計的指示是否異常如電流表突然上升，試驗控制回路動作以及被試設備是否發生擊穿聲響，發生持續放電聲響、冒煙、焦臭、跳火以及燃燒等來判斷；

試驗后，立刻進行觸摸，如出現普遍或局部發熱，都認為絕緣不良，需要處理后再進行試驗；

耐壓前后絕緣電阻不應下降30%，否則就認為不合格;在試驗過程中若空氣濕度、溫度、或表面臟污等的影響，僅引起表面滑閃放電或空氣放電，則不應認為不合格。

在經過清潔、干燥等處理后，再進行試驗；若并非由于外界因素影響，而是由于資件表而釉層絕緣損傷、老化等引起的，則應認為不合格。
