操作步驟

控制箱上的顯示燈、開關、旋鈕等已標清楚，看此操作說明時請參照控制箱的面板上元器件名稱使用。

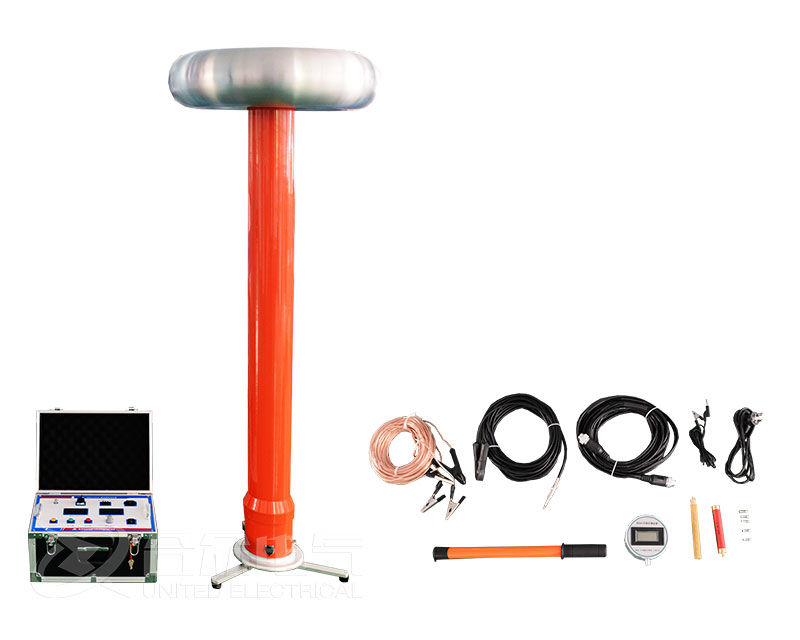

倍壓筒底盤側面有(四)五芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。

附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源開關，不用時請拔掉插頭，就自動關閉電源。換電池時請將后蓋旋下，換好后請將后蓋旋緊。

注意：本設備微安表輸出線有2條，其中1條是解決做氧化鋅避雷器在開關柜體里面，防止試驗高壓對柜體放電時使用，1條是普通試驗時使用，總之，按標記使用。

使用前準備

直流高壓發生器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。

將倍壓筒從機箱中取出放置到合適的安全位置，分別聯接好電源線電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用接地線。

幾種測量方法

一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流1’，然后接上試品升到試驗電壓讀取總電流I1。

試品泄漏電流：Io=I1-I’

當需要精密測量被試品泄漏電流時，則應在高壓側串入GL高壓微安表。

微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接。

對氧化鋅、磁吹避雷器等試品接地端可分開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。但也必須使用屏蔽線。當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接。

試驗完畢，將調壓電位器逆時針回到零，關閉電源開關。

對于氧化鋅避雷器等小電容試品一般通過倍壓筒內部測壓電阻放電即可。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電。待試品充分放電后并掛好接地線，才允許進行高壓引線的拆除和更換接線工作。

關閉電源開關，面板指示燈均不亮

將調壓電位器退回零位。

一分鐘后待機內低壓電容器充分放電后，才允許再次打開電源開關重新進行空載試驗并查明情況后可再次升壓試驗，空載升壓時請把倍壓桶水品螺帽擰緊，防止有泄漏。
