主回路絕緣電阻測量

目的：檢查整個GIS本體內是否有短路或接地現象。近早發現電器設備導電部分絕緣缺陷。

方法：使用1000V以上兆歐表對GIS本體一次進行測量。如用手動搖表應按搖表中說明控制搖表速度。(一般在工頻耐壓前后和送電前進行)，測量前先將兆歐表進行一次開路和短路試驗，檢查儀器是否良好。

標準：對地應大于 2000MΩ 以上。

控制回路及輔助回路絕緣電阻測量

目的：檢查GIS控制回路及輔助回路絕緣是否符合技術要求。

方法：使用500V~1000V兆歐表對LCP柜中的所有二次回路端子對地進行絕緣電阻測量。如用手動搖表應按搖表的說明控制搖表速度。

標準：對地應大于 2MΩ 以上。

試驗中應注意的問題：

a.試驗必須在LCP柜二次線未與主控制室連接前進行。

b.測量前先將兆歐表進行一次開路和短路試驗，檢查儀器是否良好。

c.電機回路、電流互感器線圈用500V兆歐表進行測量。

主回路工頻耐壓試驗

目的：檢查GIS本體內是否含有導電質點、是否存在異常的電場結構等內在質量。

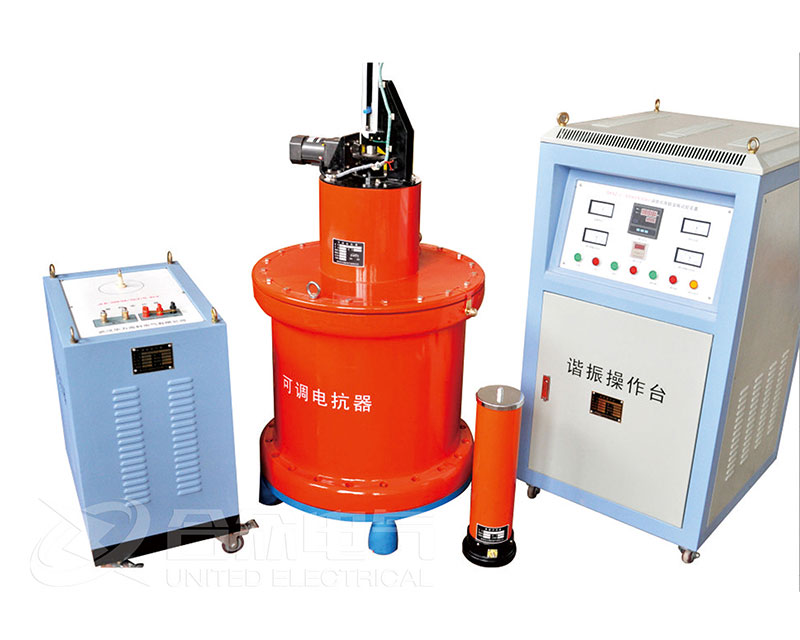

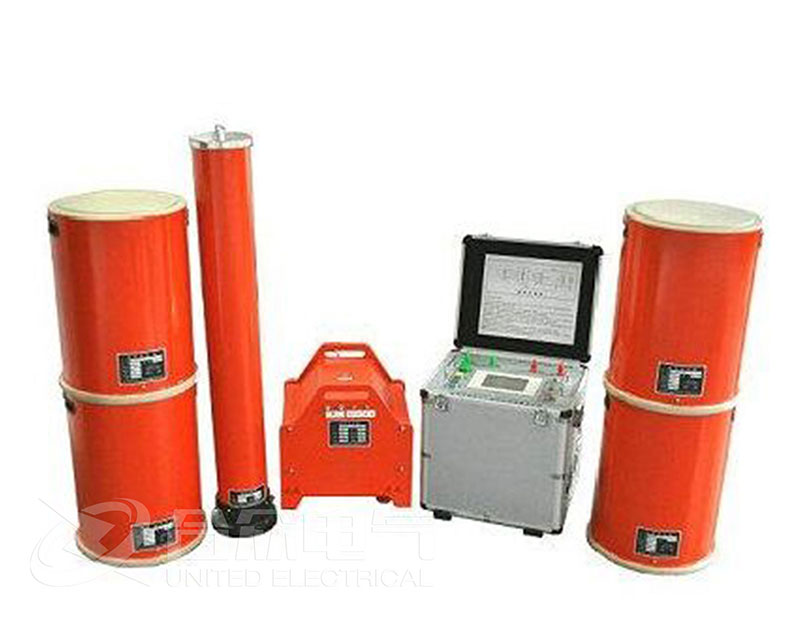

方法：工頻耐壓試驗裝置在現場一般采用頻率為50Hz的諧振試驗裝置和頻率可變的諧振試驗裝置，設備一般由安裝公司提供。

標準：現場主回路工頻耐壓試驗值按照出廠試驗230KV的80%進行。

試驗中應注意的問題：

a.試驗前一定要檢查電流互感器的二次是否短接并可靠接地；

b.電壓互感器和避雷器是否已隔離或脫離本次耐壓試驗。

c.各氣室的SF6氣體壓力是否在額定壓力下。

d.接地開關和臨時接地點是否可靠接地。

控制回路及輔助回路工頻耐壓試驗

目的：檢查GIS二次回路及輔助回路絕緣是否符合技術要求；

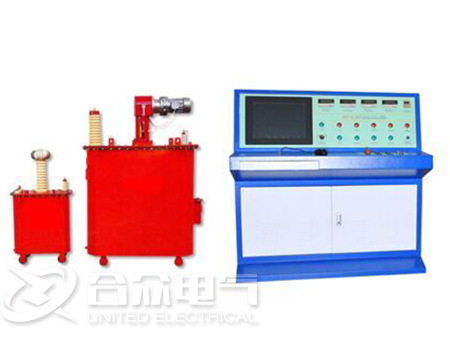

方法：采用電壓能達到2000V以上小型交流電壓發生器(頻率為50Hz)。試驗時，將電壓升到 2000V，對LCP柜中的所有二次回路端子對地進行工頻耐壓，保持1min。

標準：未發生短路或接地現象。

試驗中應注意的問題

a.試驗必須在LCP柜二次線未與主控制室連接前進行。
